Расчет шума от вентиляции: нормы, этапы и особенности

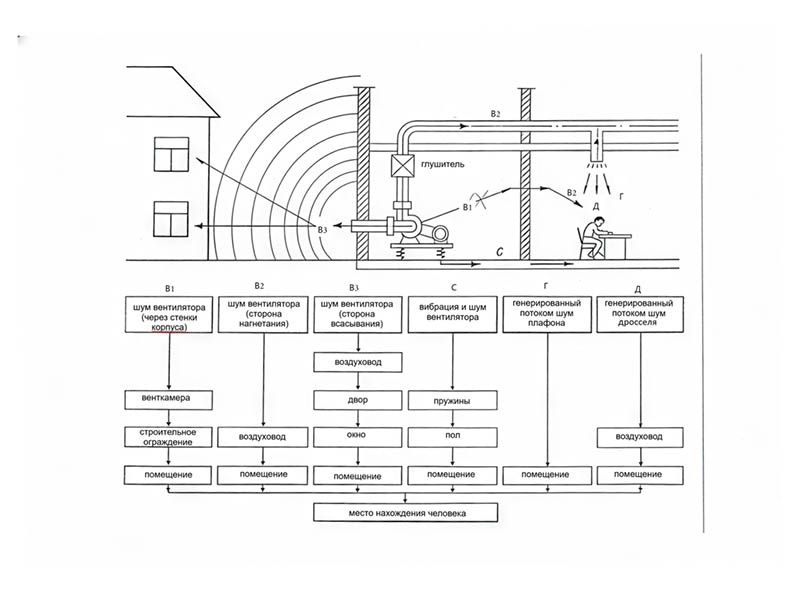

Чтобы сделать правильный акустический расчет, важно понимать, как именно звук распространяется по зданию. Проблему вентиляционного шума принято делить на два ключевых направления. Первое связано с проникновением гула из венткамеры в соседние помещения, а второе – с распространением звуков по самим воздушным каналам.

Снижение шума в смежных зонах

Лучший способ защиты от проникающего шума – правильная планировка здания. Венткамеры стоит размещать так, чтобы они не граничили общими стенами или перекрытиями с классами, палатами, офисами и другими тихими зонами. В данных случаях проводить анализ зашумленности вообще не придется.

Если изолировать вентиляционную камеру от тихих зон планировкой невозможно, проведение акустического расчета становится обязательным. Процедура включает в себя следующие этапы:

Сбор исходных данных:

• Параметры источника – характеристики шума вентиляции, указанные в техпаспорте.
• Пути распространения – определение строительных конструкций, через которые проникает звук, и фиксация проходящих сквозь них транзитных воздуховодов.
• Свойства преград – звукоизолирующая способность ограждающих конструкций в октавных полосах частот.
• Характеристики помещения – расчет его акустических свойств на основе общей площади и звукопоглощения отделки.

Расчет звукового давления. Вычисление итогового уровня шума по формулам в соответствии с требованиями СП 51.13330.2011.

Сравнение с нормативами. Сопоставление расчетных значений с предельно допустимой звуковой нагрузкой, регламентированной СанПиН.

В случае превышения лимитов закладываются дополнительные меры звукоизоляции, эффективность которых подтверждается повторным расчетом.

Распространение шума по вентиляционным каналам

Этот тип вычислений также является обязательным. Звук внутри вентиляционной сети не только постепенно затухает, но и дополнительно генерируется элементами самих воздуховодов.

Алгоритм проектирования вентиляционной сети

Процедура инженерного анализа воздушных магистралей строится следующим образом:

1. Формирование расчетной базы:

• Паспортные параметры– заводские акустические сведения о вентиляторах и установках.
• Схема воздуховодов.
• Фиксированное место в помещении с нормируемым уровнем шума.
• Акустическая постоянная помещения, вычисляемая через площадь поверхностей и коэффициенты звукопоглощения.

2. Оценка баланса между естественным затуханием волн и возникновением вторичных завихрений звука в фасонных элементах. За основу вычислений берутся нормативные требования СП 271.1325800.2016.

3. Определение ожидаемого уровня звукового давления в выбранной контрольной точке.

4.Сопоставление полученных данных с действующими санитарными нормативами.

5. Разработка защитных мер. При превышении нормы подбирают защиту – например, ставят шумоглушители или меняют схему каналов, после чего производят контрольный перерасчет.

Не стоит игнорировать тот факт, что в обоих случаях параметры высчитывают отдельно для восьми разных звуковых частот (от 63 до 8000 Гц). Нельзя просто сложить все цифры вместе, ведь на каждой частоте звук затухает по-своему. Правильно рассчитать значение без знаний и опыта практически невозможно. Поэтому безопаснее и надежнее сразу поручить эту работу профильным специалистам.

Популярные вопросы и ответы

Влияет ли быстрота движения воздуха на комфорт в кабинете?

Напрямую, так как чрезмерная скорость потока внутри коробов становится причиной неприятного гула, проникающего в рабочую зону. Специалисты советуют проектировать сети так, чтобы движение среды в каналах оставалось умеренным, исключая появление лишних завихрений. Соблюдение рекомендуемых скоростей в магистралях предотвращает возникновение паразитного фона, который мешает концентрации внимания сотрудников.

Как предотвратить передачу дрожи от работающих агрегатов на каркас здания?

Для этого применяются специальные мягкие вставки и виброизолирующие опоры для тяжелого оборудования. Данные элементы разрывают жесткую связь между техникой и металлическими конструкциями, блокируя распространение механических колебаний по всему объекту. Правильный подбор изолирующих опор исключает вибрационное воздействие на перекрытия и смежные комнаты. Однако нужно иметь ввиду, что виброопоры подбираются исключительно на основании расчета. Неправильно подобранная опора может «попасть в резонанс» и усиливать передающуюся вибрацию.

Из-за чего работающая техника может начать больше шуметь через год эксплуатации?

Накопление пыли на лопастях и сильное засорение фильтрующих элементов нарушают баланс вращающихся деталей. Регулярная очистка внутренних компонентов помогает сохранять исходные параметры работы приборов и предотвращает появление резкого аудиофона. Своевременный сервис является залогом сохранения тишины и продления ресурса установленных моторов.

Имеет ли значение форма выходных отверстий для общего фона?

Конфигурация оконечных устройств сильно влияет на характер воздушного потока непосредственно на выходе в помещение. Выбор правильных форм распределителей помогает избежать свиста, возникающего при прохождении струи через узкие щели или острые края внешних панелей. Продуманный дизайн диффузоров позволяет равномерно распределять воздушную массу без лишних звуковых эффектов.
